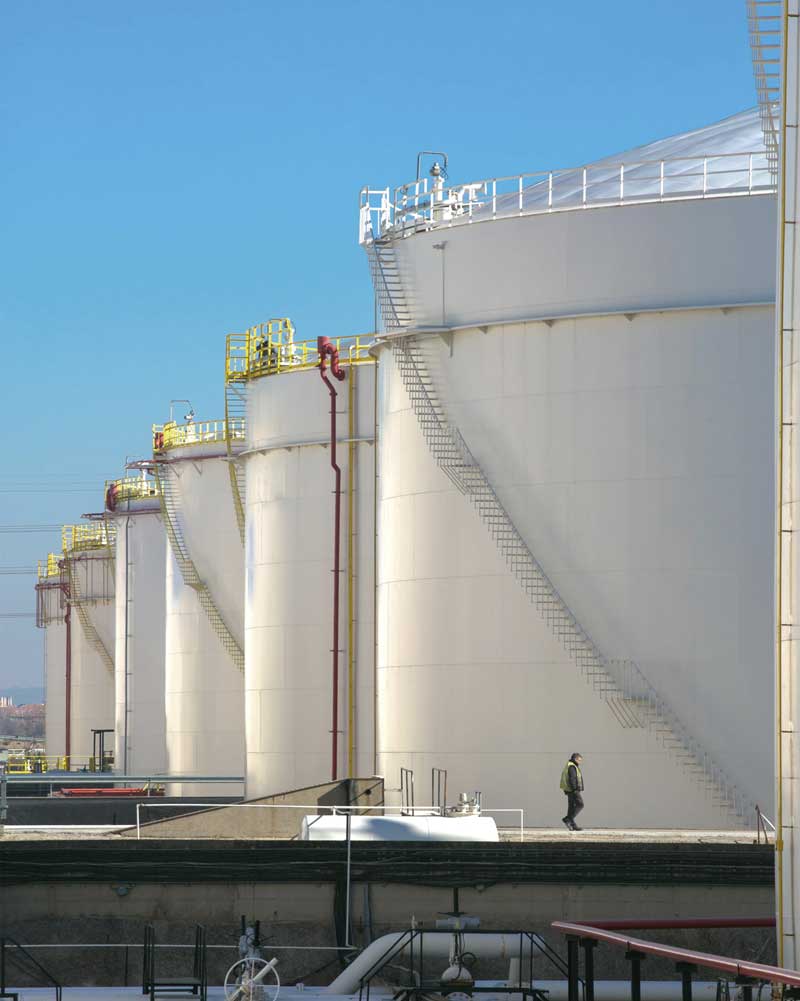

Para ello, los tanques verticales de la compañía, tanto los enterrados como los aéreos, están equipados con sistemas de medición de nivel.
Los medidores empleados en CLH se sitúan en el techo del tanque y miden la altura de vacío, es decir, la distancia entre la superficie del fluido contenido y la boca de medición. A continuación se detallan las dos clases de medidores de nivel utilizados.
Dos clases de medidores de nivel en CLH
Tipo palpador- Estos medidores representan el 95% de los instalados en la compañía.
- Esta tecnología se basa en la detección de variaciones en la flotabilidad de un desplazador.
- Este desplazador está suspendido de un cable de medición resistente y flexible, que está guardado en un tambor de medición acanalado con precisión.
- El eje del tambor está conectado al motor paso a paso a través de un acoplamiento magnético. El peso aparente del desplazador es medido por un transductor de fuerza.
- La señal real del transductor de fuerza es comparada con un valor deseado de peso aparente del desplazador.
- Si existe discrepancia entre el valor medido y el deseado, un módulo de control equipado con software avanzado ajusta la posición del motor paso a paso.
Por radar
- En estos medidores, el transmisor de nivel emite un haz de radar desde el medidor situado en el techo del tanque, que rebota en la superficie del líquido y vuelve al transmisor.
- La diferencia de frecuencia, que se calcula a partir de la frecuencia de transmisión y la frecuencia recibida, es directamente proporcional a la distancia medida.
Sujetos a verificaciones Los medidores de nivel están sujetos a verificaciones periódicas realizadas tanto por cada instalación como por el Laboratorio de Metrología dentro de su programa de Revisiones de Sistemas de Medida de las instalaciones. Esto garantiza, junto con el correcto mantenimiento de los tanques, un óptimo control de la capacidad real de los mismos.
